偉達科TOP系列頂級大型無鉛電腦熱風回流焊錫機強大的軟件功能，對PCB板在線監控測溫，并隨時對數據曲線進行分析，儲存和打印，工業控制PC機與PLC通訊采用MODBUS協議，工作穩定，杜絕死機現象，自動監測，顯示設備工作狀態，可做到隨時修正參數，特殊專利爐膽設計，保溫性好，耗電量達同行業最低。本文要帶大家了解的是回流焊溫度曲線的測量方法。

回流焊溫度曲線測量方法：

1、對被測的印刷線路板進行熱性能分析選擇被測點。

2、將熱電偶附著在被測的印刷線路板上。為了保證測量結果的準確性被測的印刷線路板應選用完全貼裝的產品。

3、觸發測溫儀開始記錄數據并將測溫儀連同被測的印刷線路板一同放入回流焊爐內。這里要注意兩點。

第一點：測溫儀有兩種，一種是觸發后立即開始記錄數據，這就要求在觸發后在最短的時間內將測溫儀放入回流焊爐，以保證所測回流時間的準確性。另一種測溫儀為溫感型，當環境溫度升高到 40℃（一般高于人體的體溫，用于保證在操作階段不會記錄數據。）以上時才開始記錄數據，這種測溫儀對放入時間就沒有什么要求。

第二點：為了最大限度的還原生產時的實際環境，在被測板的前方要保證正常生產時的過板數量。在被測板放入爐腔后不可再放入產品，避免意外發生。

4、最后將從爐中采集好數據的測溫儀接入計算機，生成溫度曲線。

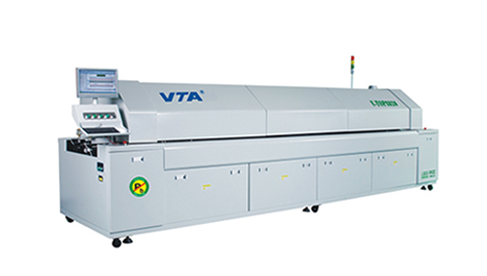

TOP系列頂級大型無鉛電腦熱風回流焊錫機
