類別：波峰焊系列
全國咨詢服務熱線:400-0755-098
產品特點:
1．三段獨立的1.8米預熱區，全熱風預熱，帶射燈補償裝置，使PCB獲得好的焊接效果
2．專利壓鑄式鈦合金鏈爪，不粘錫、不變形、壽命長
3．全程觀察窗，更加方便操作和維護設備
4．機體線型外觀設計采用噴塑工藝， 美觀大方，經久耐用
5．雙波峰系統故障會自我診斷，故障原因自動顯示，可供大家隨時查詢故障排除方法
6．雙波峰加熱溫度采用的是PID閉環控制，溫控更穩定可靠。
7．傳動機構采用精密模塊化設計，傳動準確，易保養，壽命更加長
8．松香噴霧裝置可拉出并可拆卸，更便于維護、清潔
9．隔離式的噴霧裝置，助焊劑煙霧有專用的風道供排出
10．強大參數庫功能，各類PCB工藝參數可按需求調用及操作
11．采用專業的工業電腦控制系統，以確保系統具有可靠性、穩定性
12．可按用戶設定的時間、日期及溫控參數對設備進行自動開機、關機
13．閉環式的自動跟蹤噴霧系統，噴霧寬度、噴霧時間可以自動調節，并可以按照需求設置提前和延長噴霧的時間
14．過板自動起波，最大限度減少了錫氧化量
15．工業電腦控制系統雙波峰焊接裝置，除兼容一貫的機器自動化性能以外更是采用了流線型的機體設計，便捷簡單的電腦視窗系統，將自動化生產與管理紀錄提升到更高的層次
16．錫爐的進出和升降，手工調和自動調結合，爐體采用靠背式設計，防止錯誤操作損傷到設備
17．配備有溫度補償模塊，冷卻模塊，適合無鉛焊接等多種工藝要求
18．偉達科公司最新發明的超平穩，超高濾波源發生器，大大幅度削弱了流道內部的錫流震蕩及紊流的產生，錫波平穩，氧化量大幅降低，維護簡單
19．運輸系統采用離合器限力+限流器雙重保護
20．短路及過流保護系統
21．運輸系統閉環控制，無級調速，精確的控制PCB預熱時間與焊接時間。
技術參數：
|
項目 |
V-T0P350A |
V-T0P350M |
V-T0P350C |
|
控制方式 |
按鍵+PLC Keys+PLC |
觸摸屏+PLC Touchs cr e en+PLC |
電腦（Windows操作系統）+PLC Computer+PLC |
|
運輸馬達 |
1P AC220V 90W |
||
|
運輸速度 |
300-2000mm/min |
||
|
基板寬度 |
50-350mm (W) |
||
|
運輸高度 |
750±20mm |
||
|
預加熱區 |
功率：12KW 長度：1800mm 三段PID 控制溫度：（室溫-250℃） |
||
|
錫爐加熱 |
15KW (鑄鐵發熱板）（室溫-300℃） |
||
|
錫爐容量 |
420KG |
||
|
波峰高度 |
0-12mm |
||
|
波峰馬達 |
3P AC220V 0.36KW×2pcs |
||
|
洗爪泵 |
1P AC220V 6W |
||
|
PCB運輸方向 |
L→R（R→L)） |
||
|
冷卻 |
強制離心鼓風泠 |
||
|
噴頭移動馬達 |
氣缸/步進馬達 |
||
|
助焊劑容量 |
6Litres |
||
|
助焊劑氣壓 |
3-5BAR |
||
|
焊接角度 |
4-6° |
||
|
電源 |
3P AC380V 50HZ 63A |
||
|
總功率/運行功率 |
28KW/8KW |
||
|

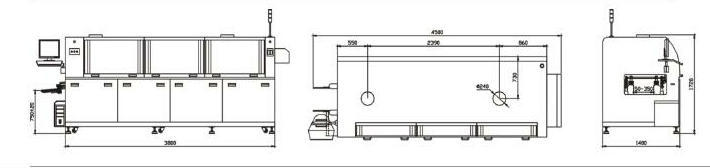

機身尺寸 |
3800 (L) ×1400 (W) × 1700mm (H) |
||
|
外型尺寸 |
4500 (L) ×1400 (W) × 1700mm (H) |
||
|
凈重 |
1800KG |
||
|
排風量要求 |
25立方/分鐘2（通道）∮240mm |
||
