手動印刷臺

產品特點

1.組合式印刷臺板具有固定溝槽及PIN，安裝調節方便，適用于單雙面板的印刷。

2.校板方式采用鋼網移動，并給合印刷（PCB）的X、Y、Z。校正微調方便快捷。

3.可設定單向及雙向，多種印刷方式。

4.刮刀角度可調，鋼刮刀，橡膠刮刀均適合。

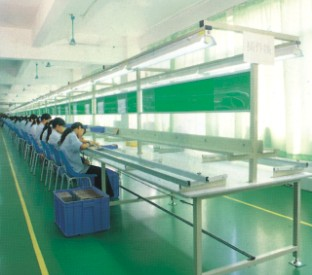

人工貼片生產線

人工貼片生產線主要是人工模擬的貼片嘴,通過人工貼片筆自身產生的空氣壓強差(反向真空),將貼片元器件從料帶直接吸起,然后通過人工將元器件放置于相應的PADS位上,通過已調整的氣壓吸力,人工貼片筆吸著力小于錫漿(貼片膠)的粘著力,元器件自動放置在相應的PADS上.

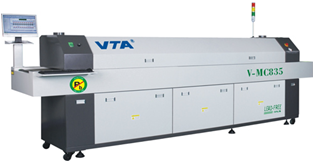

M系列經濟型無鉛熱風回流焊

產品特點：

獨特先進長壽的加熱系統

加熱系統采用高效節能的瑞典110伏鎳?yán)影l(fā)熱管，輻射功率峰值波長4UM，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應”。

采用瑞士CARLO(佳樂)大電流固態繼電器無觸點輸出，安全、可靠，結合溫控器特有的模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，保證溫控精度±1℃，機內溫度分布誤差在±2℃以內，長度方向溫度分布符合IPC標準。

溫控采用進口具模糊控制及PID智能運算的精密控制器，通過PID智能運算，自動控制發熱量，模糊控制功能增加超調與抑制功能并快速響應外部熱量變化的功能，最快速度響應外部熱量的變化并通過內部控制保證溫度更加平衡。

發熱管模塊設計，方便維修拆裝。

采用臺灣三越高溫高速馬達，運風平穩,震動小,噪音小。

上爐體可整體開啟，便于爐膛清潔。

具溫度超差,,故障診斷,聲光報警

功率充沛，升溫迅速，從室溫至恒溫約15分鐘。

專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命

采用耐高溫保護系統，爐膛均采用特殊材料制作，適合于無鉛焊接，焊接區配備松香助焊劑回收系統，保護環境。

可靠平穩的傳輸系統

傳動系統采用臺灣STK無級變速馬達、電調帶線速無級調速器，配合1：150的STK渦輪減速器，運行平穩，速度200－1800mm/min 無級可調，并有準確的數字線速度指示。

采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩,速度精確可達±20mm/min；

專用不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變型。

檢修工作臺：

01 拉  身：1. 拉通整體支架采用40*40鐵方通   2. H架整體采用40*40鐵方通

02 工 作 臺：1.工作臺尺寸為2440×1220，采用18mm 夾層板（高密度）2. 表面鋪防靜電膠皮，T型膠包邊

03 照  明：1. 燈架用整體支架40*40鐵方通  2. 燈管：雙邊光管帶燈罩

04 電  路：1. 線槽采用1.2m冷板折彎成型，雙邊  2. 插座：三位穩不落插座

05 工藝卡架：采用專用鋁型材，配A4硬膠套

06 控制系統：標準（獨立空開）

07 表面處理：噴粉電腦色

以上為雙邊生產線，每個工位標準寬度800MM
